Cumplimiento CTE DB-HR en ventanas:
detección de fugas acústicas en tiempo real con camara acústica
En calles con niveles de ruido elevados, el aislamiento exigido a la fachada es alto. Una pequeña fuga en la ventana puede hacer que el aislamiento global no alcance los valores esperados. Ahora es posible detectarla y corregirla en el momento del ensayo.
En edificación de obra nueva, el CTE DB-HR exige unos valores mínimos de aislamiento acústico de la fachada frente al ruido exterior. Estos valores dependen directamente del nivel de ruido día (Ld) de la calle: cuanto más ruidosa es la calle, mayor aislamiento se exige a la fachada. Y dentro de la fachada, el elemento más débil acústicamente es siempre la ventana.
Los fabricantes de ventanas declaran valores de aislamiento (Ra) obtenidos en laboratorio, en condiciones ideales de montaje. Pero en obra, la realidad es distinta: una junta mal sellada, un herraje desajustado, un cajón de persiana con holguras o un perfil mal calzado pueden generar fugas que reducen drásticamente el aislamiento global de la ventana. El resultado: el ensayo in situ según UNE-EN ISO 16283-3 no alcanza los valores esperados, y la fachada no cumple.
El problema real no es la ventana, es la fuga
En la mayoría de los casos, la ventana como producto cumple sobradamente su valor declarado de aislamiento. El problema aparece en el montaje en obra: pequeñas fugas acústicas en puntos concretos (juntas perimetrales, cajones de persiana, herrajes, encuentros con el muro) que sólo se detectan cuando ya se ha realizado el ensayo y el resultado es desfavorable. Para entonces, el carpintero ya no está en obra.
Método tradicional vs. escaneado por mapa de calor
Hasta ahora, cuando un ensayo de aislamiento de fachada daba un resultado desfavorable, la única forma de localizar la fuga era realizar un barrido manual con micrófono por toda la superficie de la ventana, registrar los datos y procesarlos posteriormente en laboratorio. Un proceso lento que podía llevar dias, y que requería que el carpintero volviese a obra para corregir el problema una vez identificado.
Barrido manual con micrófono
El técnico recorre manualmente toda la superficie de la ventana con un micrófono, punto por punto, registrando los niveles en cada posición. Los datos se procesan después en laboratorio para generar un mapa de las zonas con menor aislamiento. El resultado llega horas o dias después del ensayo.

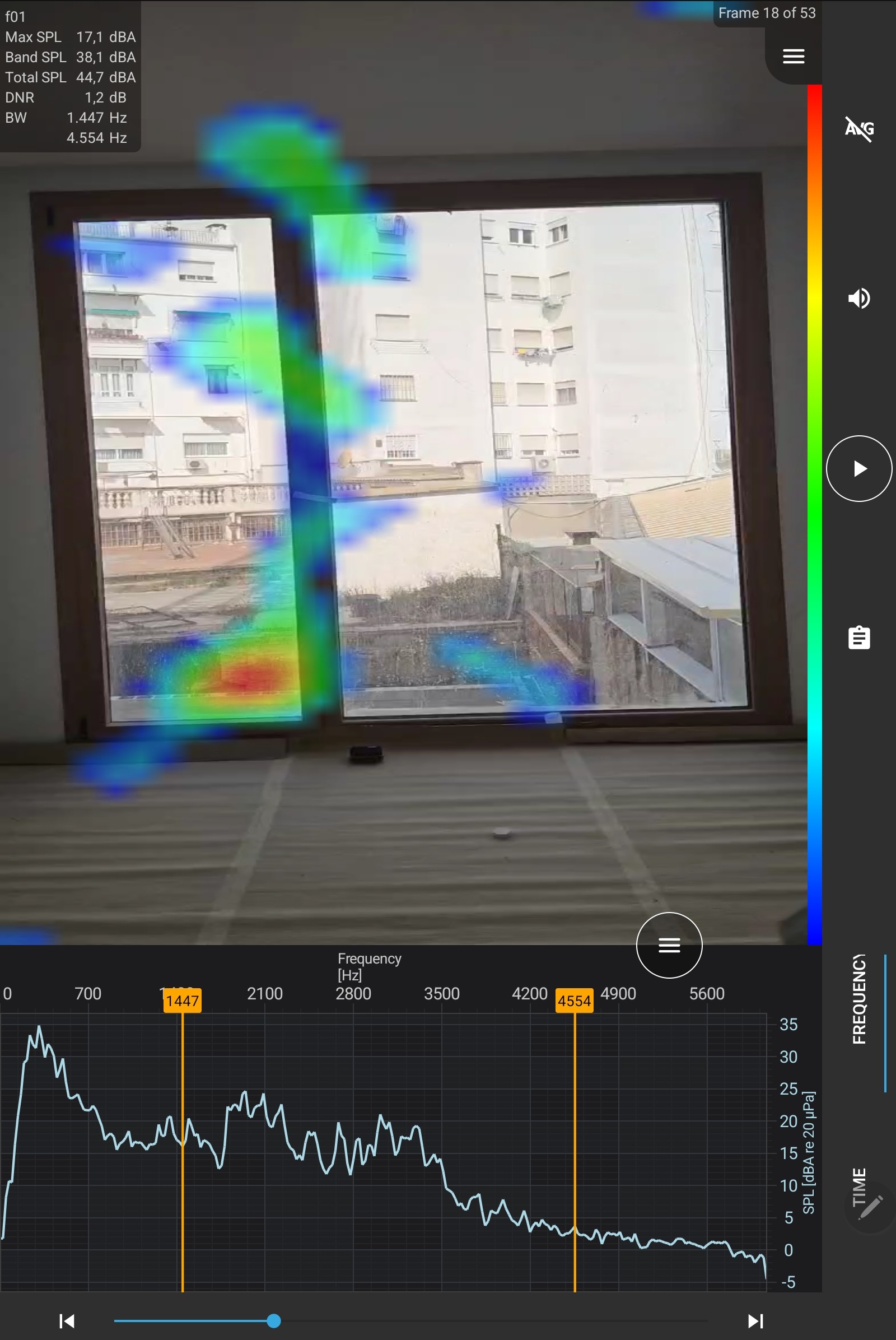

Imagen acústica en tiempo real
El sistema de escaneado acústico por mapa de calor genera una imagen visual del sonido superpuestá sobre la ventana, mostrando en tiempo real y en la banda de frecuencia deseada exactamente por donde entra el ruido. En 2 minutos se localiza el punto exacto de la fuga. El técnico de la carpintería puede estar presente durante el ensayo y realizar el ajuste o calibrado de la ventana en el mismo momento.
Barrido manual vs. escaneado por mapa de calor
| Criterio | Barrido manual con micrófono | Escaneado acústico por mapa de calor |
|---|---|---|
| Tiempo de diagnóstico | Dias (medición + procesado en laboratorio) | 2 minutos (resultado en tiempo real) |
| Localización de la fuga | Aproximada (depende de la densidad del barrido) | Exacta (imagen acústica con resolución por banda de frecuencia) |
| Selección de frecuencia | Análisis posterior en laboratorio | Selección en tiempo real de la banda frecuencial deseada |
| Corrección en obra | No posible (el carpintero ya no esta) | Inmediata (el técnico ajusta en el momento del ensayo) |
| Coste de reprocesos | Alto (segunda visita del carpintero + nuevo ensayo) | Mínimo (se resuelve en la misma visita) |
| Puntos típicos detectados | Zona general de la ventana | Juntas perimetrales, herrajes, cajones de persiana, encuentros con muro, perfiles |
Calles con Ld elevado: cuando cada decibelio cuenta
El CTE DB-HR establece que el aislamiento acústico exigido a la fachada depende del nivel de ruido día (Ld) de la calle. En vías con tráfico intenso, autovías cercanas o entornos industriales, los valores de Ld pueden superar los 70-75 dB(A), lo que eleva significativamente el aislamiento requerido. En estos escenarios, el margen de error es mínimo: una fuga de apenas 1-2 dB en un punto concreto de la ventana puede ser el detonante de que el aislamiento global de toda la fachada no alcance el valor exigido.
Es precisamente en estos proyectos donde el escaneado acústico por mapa de calor aporta más valor: permite verificar que cada ventana instalada rinde lo que el fabricante declara, y si no lo hace, identificar y corregir el problema antes de cerrar la fase de carpintería.
Diagnóstico acústico de ventanas con escaneado por mapa de calor
En ACUSMATIC disponemos de tecnología de escaneado acústico por mapa de calor para la realización de diagnósticos acústicos de fachadas y ventanas en obra nueva. Este servicio permite a constructoras, carpinterías de fachada y promotoras verificar el rendimiento acústico real de cada ventana instalada, localizar fugas en tiempo real y corregirlas en el momento del ensayo.
ACUSMATIC puede ayudarte
Realizamos estudios y proyectos acústicos para dar solución a problemás de aislamiento en fachadas. Desde el cálculo predictivo en fase de proyecto hasta la verificación in situ con ensayos acreditados ENAC según UNE-EN ISO 16283-3 y diagnóstico con escaneado acústico por mapa de calor. Si tu proyecto tiene un problema de aislamiento en fachadas, podemos detectarlo y resolverlo.
